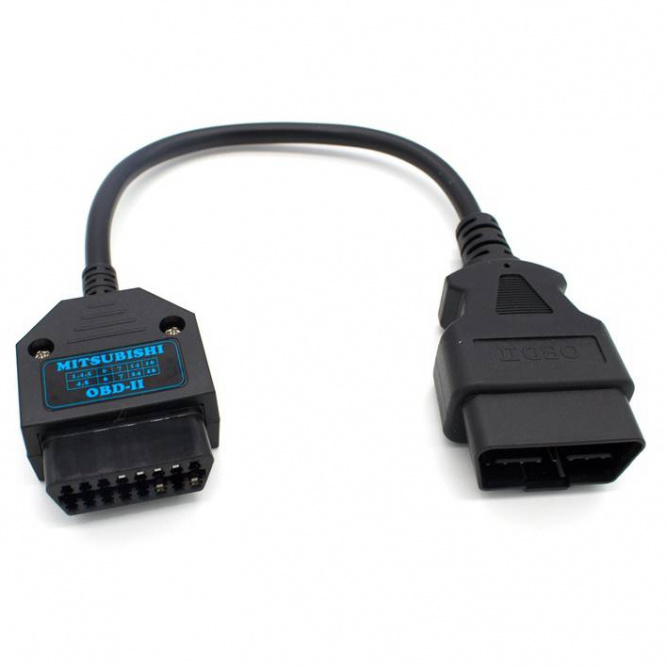

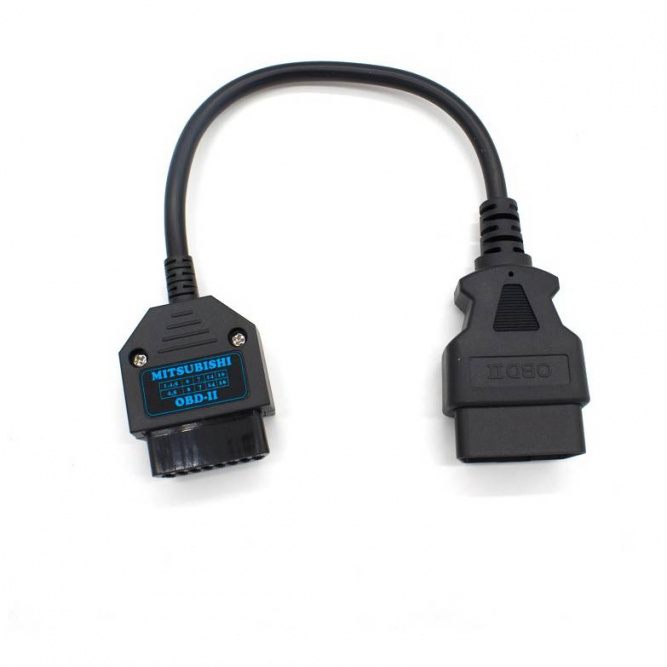

Переходник MITSUBISHI используется для подключения адаптера Nissan 3 Line к автомобилям Mitsubishi, особенностью которых является необходимость замыкания контакта 1 разъема OBDII на общий (4,5) для открытия диагностических сессий с блоками управления.
Схема переходника Mitsubishi с распиновкой имеет следующий вид:
Распиновка в виде таблицы:
| OBDII (розетка) | OBDII (вилка) | Сигнал | Назначение |
|---|---|---|---|
| 4,5 | 1,4,5 | GND | Общий (масса) |
| 6 | 6 | CANH | Диагностическая линия CAN High |
| 7 | 7 | K-LINE | K линия диагностики |
| 14 | 14 | CANL | Диагностическая линия CAN Low |
| 16 | 16 | VBAT | +Напряжения на аккумуляторной батареи авто |
Также переходник подойдет для автомобилей ВАЗ, особенностью которых является наличие контакта 11 на разъеме OBDII, на который выходит питание бензонасоса. Если подключить интерфейс N3LINE к автомобилю ВАЗ напрямую и включить режим DDL (он также может включиться во время инициализации интерфейса при подключении USB-кабеля к компьютеру), то в интерфейсе сразу выгорает цепь синхронизации CLK протокола DDL, которая выведена на 11 контакт разъема OBDII. Поэтому N3LINE нужно подключать автомобилям ВАЗ через переходник, в котором 11-й вывод в обрыве. Одним из таких и является данный переходник.
