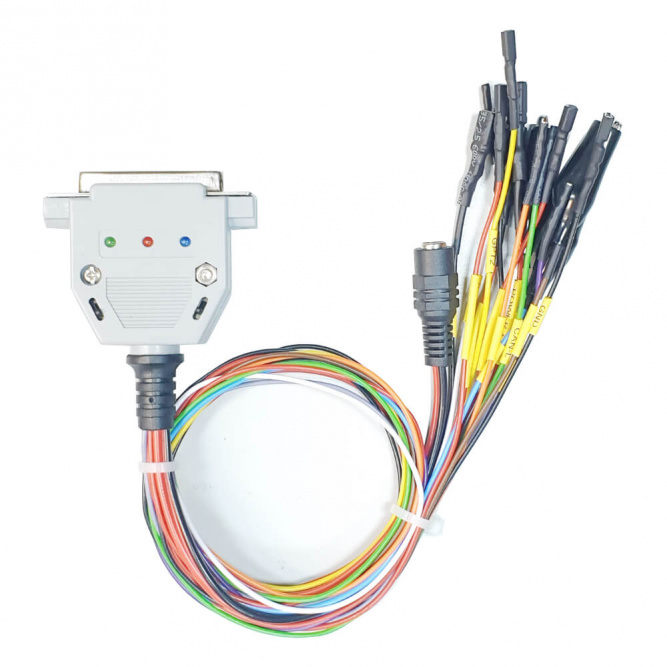

Aдаптер SM2 с ручным управлением

Универсальный адаптер для работы со сканерами Сканматик SM2/SM2PRO и программным обеспечением PCMflash предназначен для удобного подключения и программирования электронных блоков управления автомобилей. Устройство поддерживает как ручное, так и автоматическое управление подачей питания на ЭБУ, а также управление режимом BOOT, что делает процесс чтения и записи прошивок более быстрым, безопасным и комфортным.

Адаптер оснащён световой индикацией, позволяющей легко контролировать текущий режим работы:

• зелёный индикатор — питание адаптера;
• красный индикатор — подача питания POWER +12V на блок управления (также доступно ручное включение переключателем);
• синий индикатор — активация режима BOOT, а также выводов CNF1, BOOT1 и BOOT2 (поддерживается ручное включение переключателем).

Назначение проводов кабеля:

• POWER +12V — красный;
• GND — чёрный;
• CAN H — белый;
• CAN L — зелёный;
• K-Line — жёлто-чёрный;
• GPT1 — оранжевый;
• GPT2 — жёлтый;
• VPP — фиолетовый;
• VPROG_AUX — розовый.

Дополнительные выводы:

• CNF1 — голубой провод с крокодилом, внутреннее сопротивление 1 кОм;
• BOOT1 — серый провод с крокодилом, внутреннее сопротивление 1 кОм;
• BOOT2 — коричневый провод с крокодилом, внутреннее сопротивление 1 кОм.

Для стабильной работы CAN-шины между линиями CAN-H и CAN-L установлен согласующий резистор сопротивлением 120 Ом. Адаптер обеспечивает надёжное подключение и подходит для профессиональной диагностики, программирования и восстановления автомобильных ЭБУ.
